Топка ТЛ-1,4/5,0 в Абакане

Топка ТЛПХ 1.4/5.0 в Абакане

Механическая топка с ленточной колосниковой решеткой прямого хода ТЛПХ предназначена для слоевого сжигания сортированных и рядовых антрацитов, каменных углей марки Г и Д с влажностью не более 12 % и бурых углей с влажностью не более 20 %.

Водогрейные котлы, работающие с топками ТЛПХ 1.4 5.0

• котел КВм-1,86 с ТЛПХ
• котел КВм-2,5 с ТЛПХ
• котел КВм-3,0 с ТЛПХ
• котел КВм-3,5 с ТЛПХ
• котел КВм-4,0 с ТЛПХ

Промышленная топка ТЛПХ 1,4/5,0 устанавливается в котельных, оборудованных системой подачи топлива в бункер топки и системой золоудаления – транспортерами ТС 2-30, УСУ и УСШ.

Устройство угольной топки ТЛПХ 1,4/5,0

Механические топки ТЛПХ 14 5 0 Абакан с ленточной колосниковой решеткой прямого хода состоят из:

• угольного ящика;
• рамы топки ТЛПХ;
• ленточного колосникового полотна;
• рамы с приводом;
• ведущего и ведомого валов;
• автоматики.

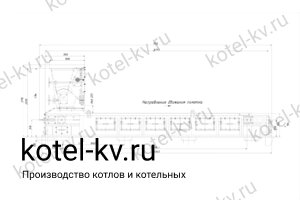

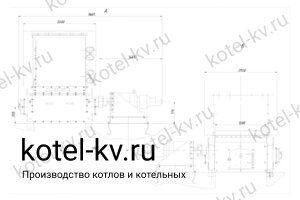

Топка ТЛПХ 1.4 чертеж Угольный ящик топки ТЛПХ 1,4-5,0 устанавливается в передней части рамы. Рама состоит из двух щек, соединенных между собой поперечными балками. На щеках закреплены боковые чугунные уплотнения, которые предотвращают утечку воздуха из зоны в зону.

Поперечные балки снабжены межзонными уплотнениями. На каждом уплотнении находится колосник, предотвращая перетекание воздуха. Листы, приваренные к балкам, образуют зоны подачи воздуха на горение. При помощи поворотных шиберов производится регулирование подачи воздуха.

Ленточное колосниковое полотно топки ТЛПХ 1 4 5 0 состоит из трех типов колосников: крайних 23.1603.007 (084), ведущих 23.1603.008 (080) и ведомых 23.1603.006 (081). Ведущие колосники являются тяговыми, ведомые заполняют промежуток между ведущими колосниками, крайние колосники выполняют роль бокового уплотнения. На боковых поверхностях колосники имеют зубцы, которыми они взаимно входят друг в друга. Увеличивая площадь живого сечения при минимальных зазорах, и предупреждая выворачивание отдельных частей колосника в случае поломки.

Привод мехтопки ТЛПХ состоит из рамы, двигателя, и редуктора ПТБ-1200, или волнового редуктора МВр-350-5491. Скорость движения колосникового полотна регулируется частотным преобразователем либо самим редуктором.

Принцип работы топки ТЛПХ 1.4 5.0

Топливо при помощи транспортера топливоподачи поступает в бункер топки. Под действием собственного веса топливо из бункера поступает на медленно движущуюся колосниковую решетку. Толщина слоя регулируется вручную при помощи маховиков. Количество топлива регулируется изменением скорости движения колосникового полотна.

По мере движения колосниковой решетки происходит сушка топлива и его горение. Шлак сбрасывается в канал шлакоудаления.

Воздух подается под колосниковую решетку. Необходимо обеспечить непрерывную подачу воздуха для предотвращения спекания слоя топлива и перегрев колосников.

Гарантии изготовителя

На заводе изготовителе в Абакане топки ТЛПХ 1.4/5.0 подвергаются гидравлическому испытанию давлением 0,9 МПа (9 кгс/см2).

Гарантийное обслуживание включает в себя бесплатное устранение скрытых заводских дефектов, замену деталей и узлов вышедших из строя в период гарантийного срока при условии монтажа и эксплуатации оборудования Покупателем в соответствии с его назначением, технической документацией, техническими нормами, правилами ввода в эксплуатацию и эксплуатации данного оборудования.

Срок эксплуатации топки 10 лет.

Механические топки ТЛПХ 1,4 5,0 и запасные части всегда есть на заводе в наличии.
